| マグライン (ステンレス磨耗粉吸着除去器) |
ＨＡＣＣＰ対策の決め手に
マグライン！
サイクロン付マグラインや粉体用マグラインなど、用途に合わせてお選びいただけます。 |
|
|
原料内に含まれる鉄粉及び製造設備の腐食や磨耗により、液体・粉体の中に混入したステンレス微粉はクロム／ニッケルアレルギーを引き起こし、とても有害です。
本品を導入することで製品事故がなくなり、製品の回収問題が発生することが無くなります。
【特徴】
- 微磁性体粉（ステンレス磨耗粉）の除去
- エレメントの高磁力化（12,000ガウス以上）で、今まで不可能とされていた製品に含まれたステンレス系微磁性体粉の除去を可能にしました。
- クリーニングはワンタッチ
- 吸着微粉は、マグネット棒をケーシングから引き上げることで簡単に除去できます。
- 12,000ガウス以上の強力マグネット７本
- 従来の金属探知機では探知できなかったステンレス微粉も吸着できます。
|
| マグライン |
マグトロン |
| ワンタッチクリーニング式 |
直接吸着式 |
サイクロン式 |
 |
 |
 |
 |
NBCの吉澤副社長とテクノス中川社長
|
＜実証＞ マグラインの実力(お客様の声)
|
使用ライン名 |
Ａ社平マグトラップ |
Ｂ社棒状マグトラップ |
テクノス株式会社マグライン |
| １ |
果汁関係 |
少々 |
少々 |
少々 |
| ２ |
果汁関係 |
少々 |
やや多い |
やや多い |
| ３ |
ピューレー |
少々 |
やや多い |
多い |
| ４ |
ピューレー |
少々 |
やや多い |
やや多い |
| ５ |
ピューレー |
少々 |
多い |
すごく多い |
３社のマグネット式トラップで５種類の液状品のテストを実施。
テクノス株式会社マグラインでの除去が多く見られた。
特に高粘度の液状品に対しての差が明確で有効性が確認された。 |
データ提供：某大手食品会社 様 |
【マグラインがステンレスを吸着除去できる理由】
～ステンレスは磁石に吸着しない(磁性を持たない非磁性体)と思われている皆さんへ～
| ステンレス鋼には主に下記の２種類があります。 |
| オーステナイト系 |
非磁性体 |
ＳＵＳ３０４ ＳＵＳ３１６ |
| マルテンサイト系 |
磁性体 |
ＳＵＳ４１０ ＳＵＳ４３０ |
| 本来、非磁性体で磁石に吸着しないオーステナイト系のステンレス鋼でも、何らかのショックや溶接・摩擦を加えると、マルテンサイト系(磁性体)への塑性変形が起こり磁性を帯び（磁石に吸着するようになり）ます。 |
| ※塑性変形とは、粘土の様に、外から力を加えると形が変わりその力が無くなってもそのままの形が残る性質、もしくはその状態をいいます。例えば、切れ、千切れ、捻れ、削れ、プレス等はもとよりバフ研磨のような表面磨きにおいてさえ塑性変形が起こり、磁性が発生します。 |
|
食品や医薬品工場における製造ラインは、そのほとんどがＳＵＳ仕様化の為、金属異物は鉄系から非鉄、特にＳＵＳ系へと移行しています。一般にＳＵＳ３０４／３１６／３１６Ｌが製造ラインの部品材料として使用されますがこれらはいわゆる非磁性体として認識されています。この為、ＳＵＳ仕様の製造ラインで発生するＳＵＳ系の異物除去には磁石は利用できないと考えられてきました。
しかしながら、上記で御説明しましたように非磁性ＳＵＳ系でも、塑性変形を受けた場合には、弱いながらも磁性を持つようになります。
ところが、従来の磁力の弱い製品では「塑性変形の度合いの低いＳＵＳ」＝「弱い磁性のＳＵＳ」を除去する事は困難で、一時的に吸着しても製品の流れに負けて再混入してしまう等、問題解決には程遠いものがありました。
テクノス株式会社のマグラインは１２，０００ガウス以上の強力な磁力ネオジュウム系希土類磁石の採用でＳＵＳ系異物に限らず、弱磁性体非鉄金属や超微小金属のコンタミコントロールを実現しております。 |
|
|
| テクノススーパーフィルター |
【機能】
- 抗菌炭素フィルターによる塩素化合物、有機物の濾過
- 紫外線ランプによる殺菌
- 遠赤外線放射セラミックによる水分子集団（クラスター）の微細化、一般の水道水で120Hz→80Hzへと細分化されます。
【オプション】
- 活性化増強の為、12,000ガウスのマグネット×４本組み込み可能
- セラミックボールの機能を長く保つために、洗浄再生が出来るプレフィルターもあります。
【効果】
- コーヒー・紅茶・ウーロン茶等抽出しますと、純水よりも香りが格別に良くなり健康飲料になります。（味は天然水仕込み以上になります）
- 豆腐・納豆・うどん・酒・醤油の仕込み水、原料水にしますと食味が向上します。
- クラスターが小さいので毛細血管より吸収され易くなり、脂肪酸・コレステロール・活性酸素の除去ができますので、ダイエットサポート飲料になります。
- 配管の赤錆及び排水のスカムが減少し、脱臭効果があります。
処理能力 5・10・20・30トン／時 の４機種 |
一味違う！
人気食品は
仕込水も
オフィスビル
マンション
学校・幼稚園
老人ホーム
などの
水道水の改質
にも最適です
|
| アクア・バイオ（セラミック活水器） |
遠赤外線セラミックを内装したアクアバイオを通過させた水は水分子集団（クラスター）が小さくなり、溶存酸素量の増大、ＰＨは弱アルカリ、溶解力が増大、鮮度保持能力の向上、抗菌性を有する活性水に生まれ変わります。
その活性水の効果は、
- マイルドでおいしい
- 脂肪、コレステロールを溶かす
- 活性酸素を消去
- 生鮮食品の鮮度の長持ち
- 水道水の赤錆防止、受水槽の水垢を除去
- ボイラー水に用いても清缶剤が少なくてすむ
|
|
 ＜実証＞ アクアバイオの実力(お客様の声)
貴社セラミック活水器ＴＣ－６００型を当社Ｎ技術センタービルに取付けました。当センタービルには温水ボイラー、水冷パッケージ、冷暖房と電気温水器を使用しています。
- 電気温水器は即効果が出て、多量に出ていた赤錆が全然出なくなりました。
- 温水ボイラーでは赤錆が減少して黒錆の傾向になってきました。
- （約２ヶ月半の使用で検査口から点検）
- 薬注はＳＴＯＰしました。
水冷パッケージの冷房水配管が夏場にどの様になるか期待しています。
|
| 提供：長野計器(株) 上田工場 様 |
|
【 仕様 及び 定価表 】
| 型式 |
有効部サイズ |
定価 |
| ＴＣ－４００ |
８０Φ× ４００Ｌ |
２８０，０００ |
| ＴＣ－６００ |
１００Φ× ６００Ｌ |
６００，０００ |
| ＴＣ－１０００ |
１００Φ×１０００Ｌ |
１，０００，０００ |
|
| ヒューセル濾過機 (洗浄再生可能なカートリッジフィルター) |
【特徴】
- 濾過面積が大きい。
- １台に４ヶのプリーツ折りカートリッジが組み込まれています。
- 濾過面積値 ： ９㎡×４ヶ＝３６㎡／１台
- カートリッジのポアサイズが選べる。
- ０．２μｍ、０．４５μｍ、３μm、３０μｍの４種類から用途に合わせて自由に選択可能です。
- カートリッジの材質が選べる。
- ポリプロピレン、ポリエステル、耐熱加工紙の各種材質を選択可能です。特に、ポリプロピレン製のカートリッジは洗浄再生が出来ますので１年以上使用可能で大変経済的です。
- 分解式カートリッジでランニングコストが安い。
- 濾紙と金具を分離、分解できる構造なので濾紙のみを交換して使用できます。
- ユニット化構造で増設が容易。
- ユニット化構造に設計されていますので、処理能力に応じて台数を増やせます。
- 能力 ： １０トン／１台 at ３μｍ(井戸水)
【用途】
- 井戸水、水道水、工業用水の濾過
- ボイラーのドレイン回収濾過
- （耐熱加工紙使用）
- 洗壜機の仕上洗浄水濾過
- (４～６μｍ原虫クリプト対策)
- アルカリ液濾過
- メッキ液の循環濾過
- プールの循環濾過
※耐熱加工紙のカートリッジは９５℃で長期間洗浄･再生が可能。
|
 |
|
|
|
ＰＰカートリッジは
洗浄再生可能です。 |
 |
| 洗浄風景【１】洗浄前 |
 |
| 洗浄風景【２】洗浄中 |
 |
| 洗浄風景【３】洗浄後 |
 |
|
|

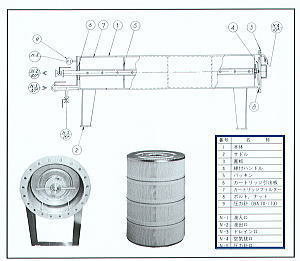

画面をクリックすると大きな図面が御覧いただけます。 |
 |

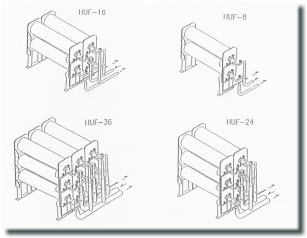

【ユニット化構造】
複数台を組み合わせて使える構造なっていますので、処理能力の変化に柔軟に対応可能です。しかも、御覧のようにスペースをとりません。 |
＜実証＞ ヒューセル濾過機の実力(お客様の声)
さて、かねてより懸案となっておりました、ダイナガ化成株式会社の生産設備用冷却水とボイラー供給水の改善について、先般、貴社より技術面、改善面におけるご指導を仰ぎ、色々と改造を進めて参りましたところ、非常に良い成果が出てきていることを、ご報告申し上げます。
ご存知の通り、ダイナガ化成（株）の工場用水については鉄分を含んだ地下水を使用しており、除鉄除マンガン装置を設置して使用しておりますが、近年その水に泥も混じる傾向がでてきておりまして、色々と問題を引き起こしておりました。
この件につきご相談いたしましたところ、ヒューセル濾過機のご提案を頂くと共にボイラー供給水の前にセラミック活水器を取り付ける事により水が活性化し赤錆が黒錆に変わり、ボイラーの燃焼効果も良くなり炉内も綺麗になる旨の助言により、その装置一式を導入致しまして今日まで使用してきました。
結果、非常に良い成果が出ているとの報告を受けております。
ヒューセル濾過機については、一連の爆気装置の取り付け等も含め、非常に良い結果となっております。またボイラーについては先般ボイラー検査の際、検査員から、以前の検査時より「とっても綺麗になっており、これなら効率も上がる。」と高評を頂き、満足しているとの報告がありました事をご報告申し上げます。
今後とも、大切な水資源につき色々と装置を導入しながら、よりよい方向へ進む計画でございますので、宜しくご指導、ご協力の程をお願い申し上げます。
|
| 提供：ダイナガ(株) 様 |
|
| フィルトマットＭ１００・３００シリーズ |
全自動逆洗装置付・水処理用フィルター
＜＜ 世界初 ＞＞
動力完全不要モデル－モーター、電磁弁、ポンプ等一切不要 |
 |
【特 徴】
- 外部動力一切不要
- ※１００μmスクリーン装着にて洗浄時２㎏/ｃｍ２以上の圧力にて自動洗浄可能
- 実績３万台超
- 全世界・各業界で実績
- 定期メンテナンス不要
- 驚異の少量逆洗排水
- 短時間逆洗
- ５～１８秒で逆洗可能
- 簡単据付
- 軽量・コンパクト
- １００％洗浄
- スクリーン全面強力吸引洗浄
- 金網エレメント
- ろ過精度２５μｍ～
- 糸巻きエレメント(スレッドフィルター)
- ろ過精度３μｍ～２０μm電動機使用での対応となります。
|
|
| 【用 途】 |
| １． |
井戸水・工業用水 |
| ２． |
各種冷却水及びクーリングタワー循環ろ過全量処理 |
| ３． |
廃水処理後の河川放流水 |
| ４． |
各種シャワーノズル |
|
| リーチフィルター (高度処理用砂膜ろ過装置) |
本高度処理用砂膜濾過装置 （リ－チフィルタ－） は、下水道処理水を場内再利用する為の｢砂｣ を触媒とした砂膜濾過装置で、濾過方式は下向流重力式を採用。又、本装置は濾過槽本体、洗浄用水ポンプ、揚砂用ブロア－・バルブ類、操作盤等で構成されたコンパクトなユニットタイプです。
濾過材は単層で上水道基準の粒径０．６mmφ程度のケイ砂を使用しており、濾過層の厚みは上水道基準の６００mmにしてあります。本装置の濾過槽は角型で、濾過層が約４５度の傾斜となっているため、濾過層の表面積が大きいことと、濾材の洗浄時には安息角を利用した砂の流動現象により、汚れた砂を素早く揚砂管に集めることが出来ます．又、揚砂は表層と下層に分けて行い、通常は汚れの大きい表層洗浄を行い、下層洗浄は表層洗浄数回に対し1回程度行います．揚砂管内では、砂と水及び空気との混合バランスを調整することにより、十分な洗浄効果が得られ、ケイ砂の機能を最大限活用することが出来ます． |
|
 |
【特 徴】
- 濾過水の水質が良い。
- 粒径１μｍ以上の浮遊物質（ＳＳ）を全て除去できます。使用濾過材は単層で、粒径及び層の厚みとも、上水道基準に合わせています。ケイ砂の粒径は０．６mmφ、濾過層の厚みは６００mmです。
- 濾過水の水質が安定しています。
- 下向流重力式濾過方式です。
- 濾過水の短絡現象が起きません。
- 濾過槽下部の均一集水方式です。
- 濾過材の完全洗浄ができます。
- 濾過材の表層洗浄と下層洗浄を別々に行える２段洗浄方式です。
- 濾過材の洗浄排水が少ない。
- 揚砂管の中で、濾過材の効率的な洗浄ができます。
- 逆洗水槽を必要としません。
- 表層洗浄は集水した処理水を使用し、下層洗浄は濾過槽の水を使用します。
- 流入ＳＳ濃度の変化に対し、処理水水質は影響を受けません。
- 高濃度に対しては、洗浄回数の増加により対応できます。
- 濾過砂の状況が、側面及び表面から観察でき、管理が容易です。
- 設置高さが低い。
- ３０００mmＨ以下です。
- コンパクトで設置面積が少なくてすみます。
- ろ過精度３μｍ～２０μm電動機使用での対応となります。
|
 |
|
| 【用 途】 |
| １． |
水の再利用・循環使用の処理 |
| ２． |
生産用水としての中水処理及び各種設備のプレフィルタ－として |
| ３． |
飲料水処理のプレフィルタ－として |
|
| 【原 理】 |
本高度処理用砂膜濾過装置 （リ－チフィルタ－） は、安定した濾過水が得られる下向流重力方式です。又、安定した濾過水を継続して確保する為には、濾過砂の洗浄を完全にする必要があります。そのため、濾過砂を十分に流動させ、集砂させるため濾過面を約４５度傾斜させています。その結果、濾過面積も大きく取れ、濾過砂の洗浄を効果的に行い、濾過層内でマッドボ－ルの出来ない濾過機になっています。

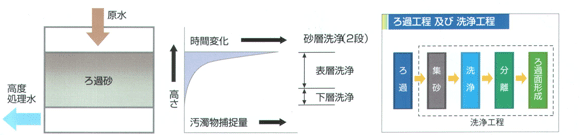

濾過洗浄原理については、下記のフロ－に示す通りです。 |
 |
|
| クリーンルーム (食品プラント向け) |
テクノスではミネラルウォータープラントで培ったクリーン管理技術を基に食品プラント向けにローコストのクリーンルームを提供いたします。
簡単にお見積りいたしますので御利用願います。
⇒下の参考図をクリックしてください。「見積り依頼書」（ＰＤＦ形式）が現れますので印刷・記入の上ファクスにてお送りください。
|
ソフトウォールクリーンルーム
ローコストで工事も簡単。
既存工場内の特定エリアだけを簡易クリーン化する用途に最適。
オプション：エアシャワー
|
|
ハードウォールクリーンルーム
既存の工場でも本格的なクリーンルームを実現。
テクノスならクリーン度を上げて、コストを下げられます。
オプション：エアシャワー、エアコン。 |
|
